墊鐵

　　1.墊鐵是生產線上不可缺少的重要部件。放于機械下面，支撐機械重量，具有減震，支撐的作用，常見的用于數控機床衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，還可調節機床水平高度。廣泛應用在各種加工設備、食品機械生產線。放墊鐵的目的是：通過調整墊鐵的厚度，使安裝的設備達到設計水平度和標高；增加設備的穩定以便于二次灌漿。



　　2.型號墊鐵主要型號：s78-10,s78-9,s78-8,s78-7,s78-6。

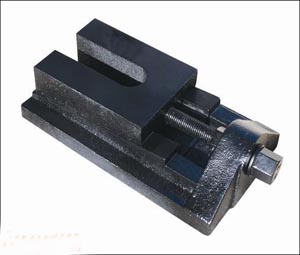

　　3.分類：按作用不同分為調整墊鐵、減震墊鐵、防震墊鐵。按材質不同分為鋼板墊鐵(厚度在0．3~20毫米)和鑄鐵墊鐵(厚度在20毫米以上)。按墊鐵的形狀，可分為平墊鐵、斜墊鐵和可調墊鐵。斜墊鐵必須成對使用。平墊鐵或斜墊鐵的尺寸可以根據設備的重量選取。



　　4.計算公式：1、在地腳螺栓兩側各放置一組，應使墊鐵靠近地腳螺栓，當?shù)啬_螺栓間距小于300mm時，可在各地腳螺栓的同一側放置一組墊鐵；2、相鄰兩墊鐵組間距，可根據設備本體重量、底座的結構形式以及載荷分布等具體情況而定，宜為500mm～1000mm；3、對于帶錨板的地腳螺栓兩側的墊鐵組，應放置在預留孔的兩側。4、墊鐵表面平整，無氧化皮、飛邊等。斜墊鐵的斜面粗糙度不得大于Ra25μm，斜度宜為1：20～1：10，對于中心較高或震動較大的設備采用1：20的斜度為宜。每一組墊鐵的最小面積，可按公式(1)近似計算。

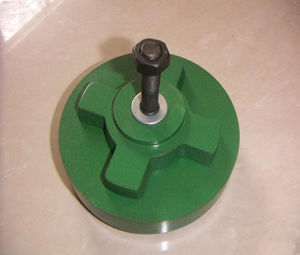

　　5.產品特點：減振橡膠有效衰減機器自身的振動，減少振動力外傳，阻止振動力傳入，保證加工尺寸精度及質量?？刂平ㄖ锝Y(jié)構諧振傳播振動力和噪音。使粗、精加工各類機訂組成生產單元，適應物流技術的發展。安裝 機床不需要設置地腳螺栓與地面固定，良好的減振和當?shù)拇怪倍?，使機床樓上安裝成為可能?？梢哉{(diào)節機床水平，調節范圍大、方便、快捷。采用丁腈合成橡膠，耐油脂和冷卻劑。



　　6.適用范圍：金屬加工機床，鍛壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、發電機及重型設備。
