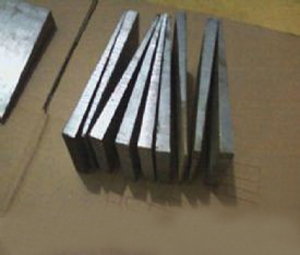

調整斜墊鐵

　　調整斜墊鐵是生產線上不可缺少的重要部件。放于機械下面，支撐機械重量，具有減震，支撐的作用，常見的用于數控機床衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，還可調節機床水平高度。廣泛應用在各種加工設備、食品機械生產線。放調整斜墊鐵的目的是：通過調整墊鐵的厚度，使安裝的設備達到設計水平度和標高；增加設備的穩定以便于二次灌漿。



　　調整斜墊鐵分類按作用不同分為調整墊鐵、減震墊鐵、防震墊鐵。按材質不同分為鋼板墊鐵(厚度在0．3~20毫米)和鑄鐵墊鐵(厚度在20毫米以上)。按墊鐵的形狀，可分為平墊鐵、斜墊鐵和可調墊鐵。斜墊鐵必須成對使用。平墊鐵或斜墊鐵的尺寸可以根據設備的重量選取。金屬加工機床，鍛壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、發電機及重型設備。



　　將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉，機床升起）：調好機床水平后，旋緊螺母，固定水平狀態。因?yàn)橄鹉z的里蠕變現象，在墊鐵第一次使用時，兩星期以后再調節一次機床水平。



　　機械設備一般采用平墊鐵和斜墊鐵安裝，電鐵放置在設備底座與基礎之間，將設備的重量和工作載荷均勻地傳給基礎，并可使設備的標高和水平度達到規定的要求。有些設備的水平在生產過程中常需要調整，采用螺栓調整墊鐵；有些設備需要減振，采用減振墊鐵。



平墊鐵和斜墊鐵安裝

　　平墊鐵常用普通碳素鋼板切割加工而成，也可用鑄鐵，用于重型精密設備的平墊鐵上下表面需刨削加工。斜墊鐵通常也用普通碳素鋼板切割加工而成，斜面和底面需刨削加工，斜度為1/25~1/10.設備安裝中通常采用一塊平墊鐵和一組斜墊鐵組成一個墊鐵組，每組墊鐵的數量不宜多余5塊，設備找正調平后，每塊墊鐵均應壓緊，墊鐵之間，墊鐵與設備底座面之間接觸良好，除鑄鐵墊鐵外，墊鐵應用定位焊焊牢。

　　設置墊鐵有研磨法和坐漿法兩種方法。研磨法將墊鐵直接設置在基礎上，先將設置墊鐵的地方鑿平、研磨，墊鐵設置應平穩，接觸均勻，精密設備水平度不應大于0.1/1000

坐漿法是在基礎上用高強度微膨脹混凝土預埋墊鐵，墊鐵的標高可根據設備標高測定，水平度不宜大于0.1/1000.坐漿法可減少墊鐵數量，節省鋼材。坐漿法施工工藝詳見（GB50231）規定。
