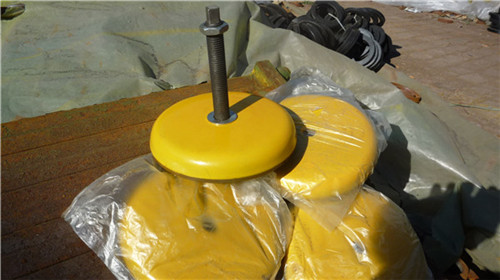

防震墊鐵詳細介紹

防震墊鐵減振橡膠能有效的衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，保證加工尺寸精度及質量。并能控制建筑結構諧振傳播振動力和噪音。使粗、精加工各類機床組成生產單元，適應物流技術的發展。

　　機床安裝不需設置地腳螺栓與地面固定，具有良好的減振和相當?shù)拇怪睋隙?，可使機床穩定于地面，節省安裝費用，縮短安裝周期。防震墊鐵可根據生產隨時調換機床位置，消除二次安裝費用，使機床樓上安裝成為可能。機床防震墊鐵可以調節機床水平，調節范圍大、方便、快捷。防震墊鐵膠墊采用丁腈合成橡膠，耐油脂和冷卻劑。

　　機床防震墊鐵適用范圍：金屬加工機床，鍛壓機床、紡織機械、印刷機械、食品加工機、橡膠機械、電線生產機械、電纜機械、包裝機械、發電機及重型設備等。

　　機床防震墊鐵使用方法：將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節(螺栓順時針旋轉，機床升起);調好機床水平后，旋緊螺母，固定水平狀態。因為橡膠的蠕變現象，在墊鐵第一次使用時，兩星期以后在調節一次機床水平。型號和規格：

　　型號 每個最大承載

　　(kg) A

　　(mm) B

　　(mm) D

　　(mm) d

　　(mm) 升降調節范圍

　　SV78-100 300 75 43 φ100 M16 8

　　SV78-125 600 85 50 φ125 M18 10

　　SV78-165 1000 110 65 φ165 M20 12

　　SV78-210 1500 138 77 φ210 M24 15

　　二、選用方法：

　　按設備原有支承數，參照上表中每個墊鐵最大承載量選用所需型號。例如C620車床，機床重量2280公斤，機床支承六點，則2280/6=363kg，若選用SV78-100型已超載，故應選用SV78-125型為適合。

　　三、作用方法：

　　安裝機床的地甚平面可以量混凝土，也可以是木質的，要求平整結實。

　　安裝時，旋出調節螺桿，將機床置于墊鐵的負荷盤上，然后從上面旋入螺桿。

　　調整機床導軌水平，順時針旋動時機床上升，反時針時機床下降，調好后壓緊螺母。

　　在機床的安裝區域內，如果地基平面的高度差超過本產品的調節范圍時，可以在機床與負荷盤間增加墊片。

　　機床防震墊鐵橡膠有蠕變現象，待經14天趨向穩定，故要求機床使用14天后再調整一次水平。

　　我們提供給您的：

　　◆ 機械設備減振安裝。機械部件間減振連接。

　　◆ 高品質的減振產品

　　◆ 良好的衰減和隔離振動

　　◆ 良好的改善車間環境噪音

　　您可以得到的：

　　◆ 機床到位既可安裝，立刻生產。

　　◆ 縮短安裝周期，節省安裝費用。

　　◆ 可使粗;精加工設備組成合理的生產單元，縮短工件周轉路線，減少在制品工序周轉過程的碰損率，降低生產費用。

　　◆ 可隨時根據工藝;生產需求，調整機床位置，減少二次安裝費用。

　　調整墊鐵(二層)

　　規　　格/單載量

　　135×50×40/300

　　160×80×55/500

　　200×90×55/900

　　220×110×60/1200

　　240×120×70/1500

　　260×130×70/1800

　　280×130×75/2000

　　300×140×80/2400

　　調整墊鐵(三層)

　　規　　格/單載量

　　150×80×60/500

　　200×100×80/1000

　　240×120×80/1500

　　300×150×100/2000

　　減震墊鐵 機床防震墊鐵：

　　規　　格/單載量

　　ф80×40/200

　　ф100×40/300

　　ф125×40/500

　　ф165×45/1200

　　ф200×50/2000

　　產品特點：

　　減振像膠有效衰減機器知身的振動，減少振動力外傳，阻止振動力傳入，保證加工尺寸精度及質量。控制建筑物結構諧振傳播振動力和噪音。使粗、精加工各類機訂組成生產單元，適應物流技術的發展。安裝 機床不需要設置地腳螺栓與地面固定，良好的減振和當?shù)拇怪倍龋箼C床樓上安裝成為可能。可以調節機床水平，調節范圍大、方便、快捷。采用丁腈合成橡膠，耐油脂和冷卻劑。

　　適用范圍：

　　金屬加工機床，緞壓機床、紡織、印刷機械、食品加工機、橡膠機械、電線、電纜機械、發電機及重型設備。

　　使用方法：

　　將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節(螺栓順時針旋轉，機床升起)：調好機床水平后，旋緊螺母，固定水平狀態。因為橡膠的里蠕變現象，在墊 鐵第一次使用時，兩星期以后再調節一次機床水平.

　　產品編號

　　PartNo. 尺寸參數

　　Dimensions

　　(mm) 螺紋

　　Screw

　　(mm) 可調高度Adjust

　　heigh

　　(mm) 單件承載力

　　Load per mount

　　A-B A B H M h1-h2 F(N)

　　S77 105-55 105 55 55 12 8 8000

　　S77 150-75 150 75 61 12 10 16000

　　S77 200-95 200 95 69 16 14 28000

　　S77 250-115 250 115 86 20 16 40000
