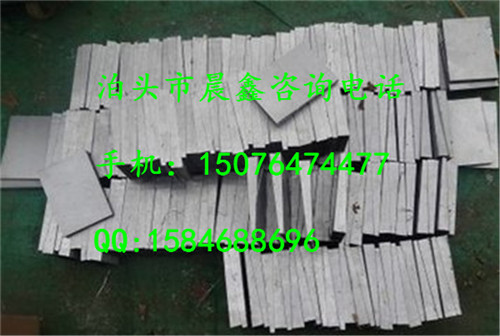

斜墊鐵安裝工藝說明

5.2.3  承受載荷的斜鐵組，應使用成對斜墊鐵，且在調平后灌漿前，用定位焊焊牢；承受重負荷或有較強連續振動的設備，宜使用平墊鐵。

5.2.4  斜鐵墊鐵組的使用，應符合下列要求：

1  每一墊鐵組的塊數不宜超過5塊，且不宜采用薄墊鐵；

2  放置平墊鐵時，厚的宜放在下面，薄的宜放在中間；

3  墊鐵的厚度不宜小于2mm；

4  機械設備調整完成后，應將各墊鐵相互用定位焊焊牢，鑄鐵墊鐵可不焊。

 5.2.5  每一墊鐵組應放置整齊平穩，接觸良好。機械設備調平后，每組墊鐵均應壓緊，并應用手錘逐組輕擊聽音檢查。對高速運轉機械設備的墊鐵組，當采用0.05mm塞尺檢查墊鐵之間和墊鐵與設備底座面之間的間隙時，在墊鐵同一斷面兩側塞入的總長度不應超過墊鐵長度或?qū)挾鹊?/3。

5.2.6  機械設備調平后，墊鐵端面應露出設備底面外緣；平墊鐵宜露出10mm～30mm；斜墊

鐵宜露出10mm～50mm。墊鐵組伸入設備底座底面的長度應超過設備地腳螺栓的中心。

5.2.7  安裝在金屬結構上的設備調平后，其墊鐵均應與金屬結構用定位焊焊牢。

5.2.1 找正調平機械設備用的斜鐵、平墊鐵、斜墊鐵、斜鐵，應符合各類機械設備安裝規范、設計或隨機技術文件的要求；無規定時，機械設備常用的斜墊鐵和平墊鐵宜按本規范附錄B選擇。

5.2.2  當機械設備的載荷由墊鐵組承受時，墊鐵組的位置和數量，應符合下列要求：

1  每個地腳螺栓旁邊至少應有一組墊鐵；

2 墊鐵組在能放穩和不影響灌漿的情況下，應放在靠近地腳螺栓和底座主要受力部位

下方；

3  相鄰兩斜鐵墊鐵組間的距離宜為500mm～1000mm；

4  設備底座有接縫處的兩側應各安放一組墊鐵、平墊鐵、斜墊鐵、斜鐵；

5  每一墊鐵組的面積，應大于或等于下式計算結果：

100（Q1+Q2）

A ≥ C                           （5.2.2—1）

nR

2

式中  A——每組墊鐵面積;

Q1——設備等的質量加在墊鐵組上的載荷（N）;

R——基礎或地坪混凝土的抗壓強度（MPa），可取混凝土設計強度；

n——墊鐵組斜鐵的組數；

C——安全系數，宜取1.5～3；

Q2——地腳螺栓擰緊所分布在墊鐵組上的壓力（N），可用下式計算：

2

Q2 ＝πd/4×σ×n1                   （5.2.2—2）

式中：d——地腳螺栓直徑；

n1——地腳螺栓數量；

σ——地腳螺栓材料的許用拉應力（Mpa）。
