斜墊鐵最大斜度是多少

斜墊鐵應成對使用，其斜度不得大于1/25，薄端厚度不得小于5mm，平墊鐵工作面光潔度不得低于Ra2.5μm。軸承梁找正后，在二次灌漿前將兩斜墊鐵斷續焊牢。沿軸承梁周圍應均勻安裝墊鐵，其間距不得大于600mm。在地腳螺栓兩側和軸承中心下面必須安裝墊鐵。墊鐵組的高度應為60-100mm，寬度為60-120mm。

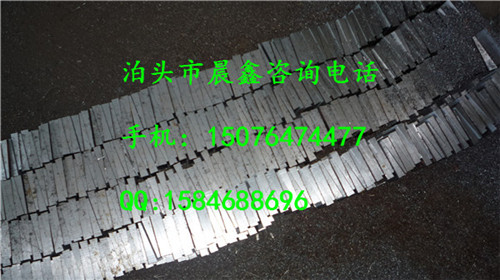

斜墊鐵斜度的選擇要根據具體的需要而定.首先要認識斜鐵做20:1的斜度,以200長的斜墊鐵為例,厚度20 ,小頭計算方法是200除以20等于10,厚度減10,等于10,小頭厚度是10,計算公式是,長度除以斜度,厚度減長度除以斜度比的商等于斜鐵小頭厚度。

   做1：3斜度的時候,在A點的水平線上截取的是三個單位的長度,還要在高度方向BC取一個單位的長度,這樣就滿足了斜度定義的要求.即AC的斜度=H：L=1：3.否則你就不知道你畫出來的AC的斜度是多少。做15；1的200長度,厚度也是20,200除以15等于13.3,舍去0.3等于13.20減13等于7,小頭厚度是7,大頭厚度是20.而鐵板鋸床加工斜鐵,出20*7出不來要變一下7,可以變成8或者6,都可以具體要看客戶要6或者是8。

    斜鐵沒有死規格,大一點小一點都沒事,能湊合鐵板的厚度和客戶需要的厚度就可以。斜墊鐵的斜度1/10、1/15 1/20,1/25 1/30還可以自己設計斜度,也可以不按斜度比例制作。

    使用計算公式:1、在地腳螺栓兩側各放置一組，應使墊鐵靠近地腳螺栓，當?shù)啬_螺栓間距小于300mm時，可在各地腳螺栓的同一側放置一組墊 鐵；2、相鄰兩墊 鐵組間距，可根據設備本體重量、底座的結構形式以及載荷分布等具體情況而定，宜為500mm～1000mm；3、對于帶錨板的地腳螺栓兩側的墊鐵組，應放置在預留孔的兩側。4、墊鐵表面平整，無氧化皮、飛邊等。斜鐵的斜面粗糙度不得大于Ra25μm，斜度宜為1：20～1：10，對于中心較高或震動較大的設備采用1：20的斜墊鐵斜度為宜。
